鼎英《无触点开关》产品系列

高速投切零过渡晶闸管开关模块

鼎英科技

1、产品简介
   零过渡HTSK系列高速智能晶闸管开关模块是一种并联电容器快速投切电子型功率器件。该模块采用反并联高性能晶闸管模块及自主设计的高性能控制电路。具有电压过零时刻投入;电流过零时刻切除;光电隔离等特点,并引入了电压瞬态抑制机制、温度保护机制,保证了开关模块工作时的安全与稳定。
    该系列开关模块集成了晶闸管、控制电路、保护电路、散热器、风扇、接线端子等,使用安装方便。适用于400V系统的快速动态补偿的电容投切,是低压无功补偿控制领域中的升级换代产品。
2、功能特点
  零过渡投切开关,电容无需放电,可直接投入。
  高速投切
 温度保护机制。
 输入信号与开关光电隔离。
 可直接与无功补偿控制器配合使用。
  抗干扰能力强,高 EMC 保护措施。
 完全由固体器件完成触点功能,高使用寿命,高可靠性。
  有自同步功能,免去传统电路认定同步和相序的麻烦,使用与调试方便。
  一体化结构,接线简单,互换性好。
  工作可靠,有非常强的抗干扰能力,适用性强。

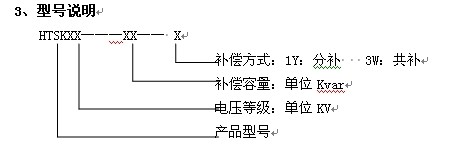

    产品型号由若干汉语拼音大写首字母组成,即:HTSK,其中的“H”表示高速,“TSK”表示晶闸管开关。
    电压等级由若干数字组成,电压单位为千伏(KV)。
    补偿容量由若干数字组成,容量单位为千乏(Kvar)。
补偿方式由数字和字母组成,其中“1Y”表示分补,“3W”表示共补。


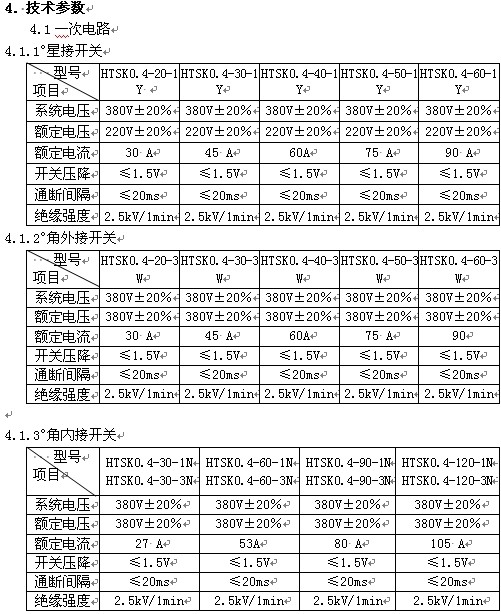

4.2 输入控制信号:A、B、C三路分补情况下分别独立控制,共补情况下统一控制,直流控制电压输入10-15V(最小电流1mA),开关响应的时间不超过20ms。
4.3 适用电压: 三相AC      380V
4.4 使用环境:工作温度: -20℃ ~ +55℃
储存运输温度:-40 ~ 85 ℃
             相对湿度: 5% ~ 90% ,无凝露
海拔高度:不超过2000m
              谐波要求 ≤10%
污秽等级:3级
安装环境:应无破坏绝缘的气体及导电介质存在,不得含有爆炸危险的介质,无腐蚀性物质,无剧烈振动及颠簸,安装倾斜角不大于5度。
              大气压力 80Kpa ~ 110Kpa
              地震强度 <8 级
4.4 工作电源:   220V±10%   50HZ
4.5 外形尺寸:    详见产品尺寸图

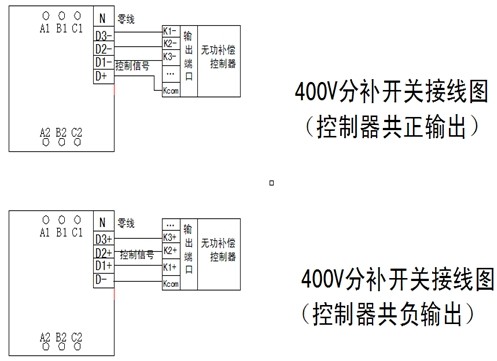

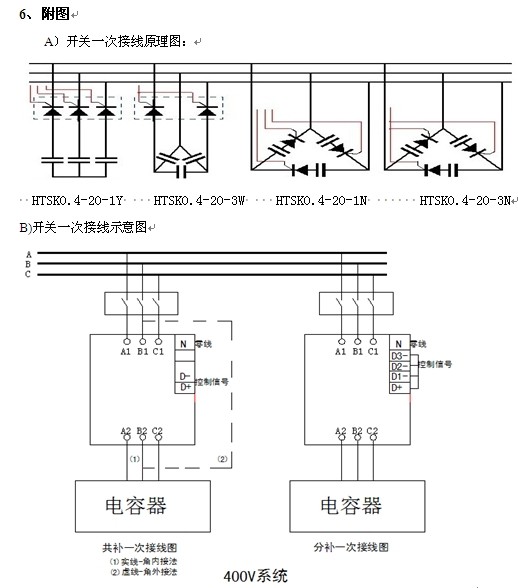

C)分补开关控制接线示意图

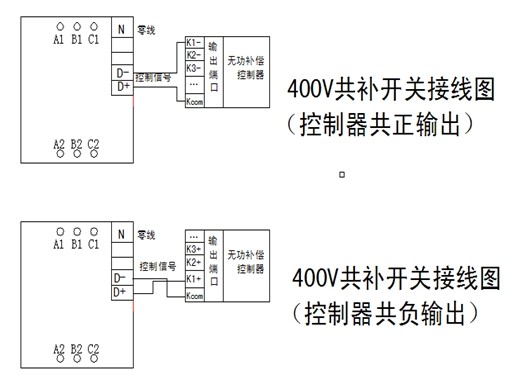

D)共补开关控制接线示意图

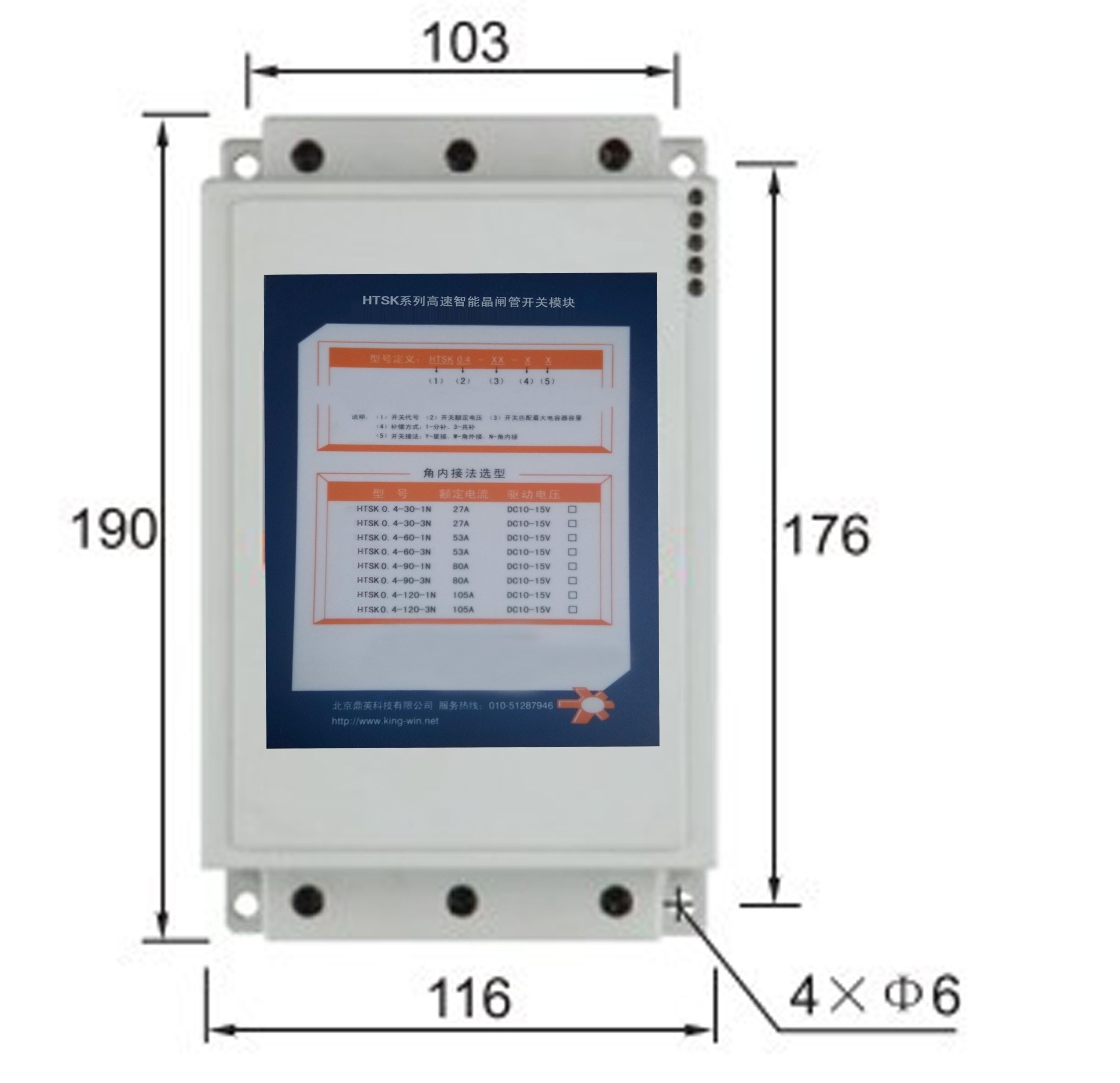

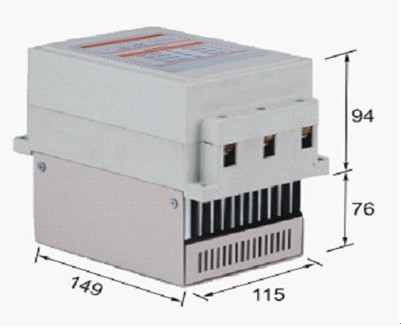

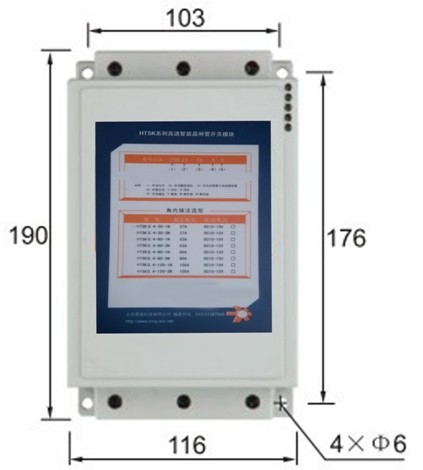

7、产品尺寸图




8、使用注意事项
①开关安装时建议风扇在下方,以保证最佳散热性能。
②在电流谐波含量大于10%的场合下使用此开关,请根据情况采取谐波治理措施。
③使用单相此开关,需确保电容器零线接好,否则将造成开关承载过高电压。
④由于可控硅自身特性及保护电路原因,在没有触发信号时主路会有很小的漏电流。因此,下列状况属正常、安全状况。
a) 没有触发信号,串联在主路里的LED指示灯可能会出现微亮现象,建议将电容指示灯跨接在电容两端,以避免此情况。
        b)没有触发信号,在开关出线端开路的情况下,出线端有电压。
