鼎英《无触点开关》产品系列

TSK 系列晶闸管开关模块

鼎英科技

1 、产品简介:



  TSK系列开关模块是一种并联电容器快速投切电子型功率器件,即TSC动态投切开关。该模块采用反并联高性能晶闸管模块及自主设计的高性能控制电路。具有电压过零时刻投入;电流过零时刻切除;光电隔离等特点,并引入了电压瞬态抑制机制,保证了开关模块工作时的安全与稳定。
该系列开关模块集成了晶闸管、控制电路、散热器、风扇、接线端子等,使用安装方便。适用于380V(400V)交流系统的快速动态补偿的电容投切,是低压无功补偿控制领域中的升级换代产品。


2 、型号说明:




3. 功能特点 :


  高速投切,可在20ms内完成投切动作。
  电压过零时刻投入,电流过零时刻切除。
  瞬态电压抑制保护电路。
  温度保护机制
  输入信号与开关电压光电隔离;
  可直接与无功补偿控制器配合使用;
  抗干扰能力强,高EMC保护措施。
  完全由固体器件完成触点功能,高使用寿命,高可靠性。

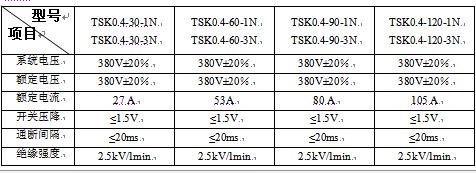

4. 技术参数 :


  4.1一次电路
  4.1.1星接开光



  4.1.2角外接开关



  4.1.3角内接开关


 注:型号中电容容量为三相补偿总和,算单相电容需要除以3。
